domingo, 14 de junio de 2015

EL PROCESO TECNOLÓGICO: INSTALACIÓN ELÉCTRICA DE UNA VIVIENDA

Justificación del proyecto y propuesta de trabajo.

En las unidades anteriores hemos estudiado las características de la instalación eléctrica de una vivienda. A continuación, te proponemos la construcción de una instalación a pequeña escala para analizar su funcionamiento.

La instalación tendrá que cumplir los siguientes requisitos:

  1. La vivienda consta del recibidor, pasillo, cocina, dos habitaciones y un cuarto de baño.
  2. Realizamos únicamente el circuito de alumbrado.
  3. Dibujaremos un plano de la vivienda que tenga:
    1. El esquema de la instalación eléctrica con la distribución de los conductores.
    2.  Los puntos de derivación, lo puntos de luz y los interruptores.
  4. El generador será una fuente de alimentación que suministra un voltaje cuyo valor dependerá del valor total de la tensión nominal de las lámparas.
  5. El cuadro general de mando y protección lo sustituiremos por un fusible adecuado a la potencia total del circuito. Lo colocaremos justo antes de la derivación principal.
  6. Se realizará sobre una tabla de aglomerado de 50 x 35 cm
  7. Se dibujará claramente el plano de la vivienda sobre la tabla y se dibujaran los muebles y elemento que forman cada pieza.

circuito de alumbrado


Tablas de aglomerado


Organización y gestión

Para realizar el proyecto se elaborarán los siguientes documentos:
  • Datos recopilados para abordar el proyecto.
  • Memoria del grupo. Cada día se tomara nota del trabajo realizado por cada miembro del grupo durante la clase y el trabajo previo realizado en casa. Al final de este diario se realizara un análisis del desarrollo del proyecto y una valoración del mismo.
  • Memoria del proyecto. Este documento contiene toda la información necesaria para el diseño y la construcción del proyecto que se va a llevar a cabo. Debe constar al menos de los siguientes elementos:
    • Justificación del proyecto: descripción de la propuesta del trabajo y los requisitos planteados por el profesor, las propuestas realizadas y la que finalmente se ha elegido.
    • Estudio y análisis del funcionamiento: en este aparatado hay que explicar en que consiste y como funciona la instalación eléctrica realizada, los cálculos llevados a cabo para su diseño y el esquema de funcionamiento con el papel que cumple cada elemento que lo forma.
    • Planos: hay que presentar el plano completo de la vivienda acotado y en papel vegetal para superponerlo al esquema de la distribución eléctrica.
    • Lista de herramientas: hay que elaborarla agrupando las herramientas segun la operación que se va a realizar con ellas.
    • Hoja de proceso: en ella se describe la distribución de las tareas entre los mienbros del grupo, el orden cronológico en el que se deben realizar y el tiempo que se ha utilizado para llevar a cabo cada una de ellas.
    • Modificaciones realizadas: Aquí se describen las modificaciones que se han realizado en la instalación con respecto al diseño original.


plano eléctrico de una vivienda.


Para más infromación:
  1. Sobre los circuitos de alumbrado: recursostic.educacion.es/circuitos de alumbrados
  2. Sobre los aglomerados: wikipedia.org/Aglomerado
  3. Sobre los planos: http://definicion.de/plano/




viernes, 5 de junio de 2015

INSTALACIÓN ELÉCTRICA DE UNA VIVIENDA

Riesgos en las instalaciones eléctricas. Toma de tierra.


La corriente eléctrica llega nuestras viviendas con un voltaje de 220 V.


En las casas están conectados en serie para que puedan funcionar independientemente, cuantos mas aparatos funcionan simultáneamente, mayor es la intensidad de corriente que atraviesan la rama principal.

Si la intensidad de corriente es demasiado alta se puede producir un sobrecalentamiento de los conductores  hasta el punto de producir un incendio.

También se puede producir un incendio si se produce un cortocircuito al entrar en contacto dos conductores de la instalación.

El cuerpo humano puede llegar a actuar como conductor. Si una corriente de intensidad superior a 30 mA atraviesa el cuerpo humano, puede provocar un accidente muy grave llamado electrocución.

Para que esto no ocurra es necesario instalar elementos de protección en las viviendas.

La toma de tierra es uno de los mecanismos para proteger del riesgo de electrocución. Consiste en la unión directa de lo aparatos conectados a la red con los cimientos del edificio.

En una toma de corriente hay dos conductores, fase y neutro, que conducen la corriente de red: la fase (conectado a la red) es el conducto de entrada y el neutro de salida, conectado a tierra en el exterior. Hay un tercer conductor, la toma de tierra, que une los aparatos a tierra.

En un enchufe hay dos bornes macho que corresponden a la fase y al neutro.
El borne hembra corresponde a la toma de tierra. Cuando conectamos un aparato a sus partes metálicas quedan unidas a tierra, de modo que si hay una fuga de corriente, tenga esta vía de salida.



Instalación eléctrica de una vivienda.


Acometida : punto en el que la red se conecta a la instalación de la vivienda desde la subestación transformadora.


Después de la acometida se encuentra la caja de protección, que esta conectada con el contador, que mide el consumo de energía de la vivienda.

Después del contador se encuentra el interruptor de potencia (ICP). Este dispositivo corta la corriente si el consumo en un momento dado superior a la potencia máxima contratada con el distribuidor En caso de sobrecarga también corta la corriente.


En un cuadro general hay:


  • Interruptor general automático.
  • Interruptor diferencial.
  • Pequeños interruptores automáticos.


Electrónica

La electrónica estudia los componentes de los circuitos que permiten modificar la corriente eléctrica.
Algunos componentes muy importantes son los condensadores y los diodos.

Las resistencias

Existen resistencias fijas, resistencias variables y resistencias dependientes.
  • Resistencias variables: los potenciómetros permiten variar su valor mediante un cursor entre cero y un máximo especificado por el fabricante.
  • Resistencias dependientes: un parámetro físico varia su valor en función de este parámetro ( luz, temperatura..). Las resistencias que dependen de la luz (LDR) tienen su valor máximo en la oscuridad, que disminuye cuando se ilumina.
  • Resistencias que dependen de la temperatura: pueden ser de dos tipos NTC, cuyo valor aumenta al disminuir la temperatura, y PTC, cuyo valor aumenta al aumentar la temperatura.



Los condensadores.

Son componentes de los circuitos que almacenan cargas eléctricas cuando se someten a una tensión.

Un condensador se caracteriza por su capacidad, que es la cantidad de carga que puede almacenar por unidad de voltaje aplicada.

la unidad de capacidad es el faridio. Una vez desconectado del generador, el condensador puede actuar el mismo como generador.





El diodo.


Un diodo esta formado por un material semiconductor que solo permite el paso de la corriente en un solo sentido.

Tiene dos terminales, el ánodo y el cátodo. Cuando se conecta el ánodo al borne positivo del generador, se dice que tiene polarización directa y conduce la corriente. Si se conecta en sentido contrario, impide el paso de corriente y se dice que tiene polarización inversa.






El transistor.


Es un componente electrónico formado por tres capas de material semiconductor. Cada una de las tres capas funciona como un terminal y se denomina emisor, receptor y base.


El transistor funciona como un interruptor, si circula una pequeña corriente por la base , entonces hay corriente desde el colector al emisor ( interruptor cerrado.
Si no pasa corriente por la base , no circulat corriente del colector al emisor




Para más información:

  1. Sobre las resistencias: asifunciona.com/resistencia
  2. Sobre los condensadores: electronicafacil.net//Los-condensadores
  3. Sobre los diodos: https://www.youtube.com/losdiodos



viernes, 29 de mayo de 2015

EFECTOS DE LA CORRIENTE ELÉCTRICA. GENERACIÓN DE ELECTRICIDAD.

Efecto Joule

Es la transformación de la energía eléctrica en térmica.

Este fenómeno se produce en todos los conductores, aunque solo se pone en evidencia cuando la intensidad es muy alta.
El efecto Joule es la consecuencia de los coches de los electrones con los átomos del material que forma el conductor:
E = I2 · R · t

donde E se expresa en julios, I en amperios,R en ohmios y t en segundos.
Por tanto , la potencia disipada en forma de calor en un conductor o en un elemento de un circuito es:
P = I2 · R
donde la potencia esta expresada en vatios.

Algunos aparatos eléctricos ,como los radiadores, se diseñan para que se pueda aprovechar el calor disipado.



El efecto Joule se manifiesta también en las lámparas incandescentes , en las que el calor generado provoca temperaturas muy altas,dando lugar a la emisión de luz visible.

Electromagnetismo

Cuando una corriente eléctrica circula por un conductor da lugar a un campo magnético. Es el fenómeno denominado inducción magnética. Este efecto de la corriente eléctrica se utiliza para fabricar aparatos eléctricos y electrónicos.

El elemento que se usa para aprovechar la inducción magnética en los dispositivos eléctricos es la bobina (arrollamiento de un conductor por el que se hace circular una corriente eléctrica.

Si se introduce un material ferromagnético, como el hierro o el acero, en el interior de la bobina se forma un electroimán.

El relé es un elemento electromagnético que funciona como un interruptor controlado por la electricidad. Está formado por un electroimán y unos contactos metálicos.

Fotografía de un relé.

Otra importante aplicación del electromagnetismo es el motor eléctrico.

Generación de electricidad.

Las pilas y baterías transforman la energía de las reacciones químicas en corriente eléctrica.
Los alternadores y dinamos transforman la energía mecánica en energía eléctrica.

Generación de electricidad en alternadores y dinamos

Inducción electromagnética :cuando un conductor se encuentra bajo la accion de unu campo magnetico variable produce una corriente eléctrica.

Los alternadores producen corriente eléctrica por inducción electromagnética.

Fotografía de un alternador.


Un alternador esta formado por una parte fija, el estator , formado por varios bobinados y una parte que gira en su interior, el rotor .Este consta de uno o varios imanes que giran dando lugar a un campo magnetico variable que induce una corriente en los bobinados del estator.

La corriente alterna es la corriente generada en el bobinado de un generador que cambia de valor y de sentido de forma periódica.

En los circuitos de corriente alterna los electrones no circulan todos en el mismo sentido, sino que cambia de sentido decenas de veces por segundo.

La corriente generada por pilas y baterías se le denomina corriente continua.

Un dinamo también produce corriente continua, aunque funciona básicamente como un alternador , se coloca un dispositivo llamado colector a la salida del inducido que permite el flujo continuo de corriente.

Generación y transporte de energía eléctrica

En las centrales eléctrica se produce corriente alterna . En todas ellas existe una fuente de energía primaria que se transporta en energía mecánica del rotor del generador mediante una turbina.

La turbina tiene un eje solidario con el eje del rotor. La caída del agua, la fuerza del viento o el vapor a presión provocan el giro de la turbina , que a su vez lo trasmite al rotor.

Según el mecanismo que acciona la turbina, hay tres tipos de centrales eléctricas : hidráulicas, térmicas y eólicas.

La corriente alterna presenta una gran ventaja para el transporte de la energía eléctrica, ya que permite aplicar grandes voltajes y reducir asi las pérdidas por efecto Joule.

Para aumentar el voltaje de salida del generador se utilizan los transformadores.


PARA MÁS INFORMACIÓN:

  1. Sobre el efecto Joule: ecured/Efecto_Joule ( Más información sobre el efecto Joule,como fue definido,como es matemáticamente...)
  2. Sobre el electromagnetismo: wikipediai/Electromagnetismo ( historia, electrostática , magnetostática , electrodinámica clásica, electrodinámica cuántica...)
  3. Sobres los alternadores: aficionadosalamecanica/alternador (descripcion y caracteristicas, rotor o inductor, estator o inducido, puente rectificador de diodos, ventilador,circuito de excitación del alternador..)

viernes, 15 de mayo de 2015

ELECTRICIDAD Y ELECTRÓNICA

- Carga eléctrica y corriente eléctrica

Es una propiedad de la materia debida a su estructura : los átomos están formados por partículas con carga negativa, los electrones, y por partículas con carga positiva, los protones.

Cuando un cuerpo presenta un desequilibrio entre el numero de protones y electrones se dice que esta cargado.
La unidad de carga en el Sistema Internacional es el culombio (c) , que corresponde a la carga de 6,24 x 10^18 electrones.

La corriente eléctrica es el desplazamiento de los electrones entre dos cuerpos a través de un conductor.

Fotografía de carga eléctrica
- Circuitos eléctricos.

1º La intensidad de corriente (I) en un punto de un circuito es la cantidad de carga que atraviesa una sección de ese conductor en un segundo. Su unidad es el amperio. La intensidad eléctrica se mide mediante un amperímetro.

2º La tensión eléctrica o voltaje (v) entre dos puntos de un circuito es la diferencia de energía de las cargas en esos puntos.Su unidad es el voltio (V).
para que exista corriente eléctrica entre dos puntos de un circuito es necesario que haya tensión eléctrica.La tensión eléctrica se mide con un voltímetro.

3º La resistencia (R) describe la oposición del elemento de un circuito al paso de los electrones.Es característica de cada elemento.Su unidad es el Ohmio.

Fotografía de un voltímetro


-Ley de Omh

la intensidad de corriente que recorre un circuito eléctrico es directamente proporcional al voltaje aplicado e inversamente proporcional a su resistencia.



- Elementos de un circuito

La función de un circuito eléctrico es aprovechar la energía eléctrica ,es decir,el movimiento de los electrones,para obtener oros tipos de energía.

Los elementos que forman un circuito eléctrico son ,por tanto, dispositivos que permiten estos cambios de energía.

- Generadores

El generador transforma diferentes tipos de energía eléctrica proporcionando a los electrones la energía necesaria para circular.Es decir , es el responsable de la existencia de una tensión eléctrica en el circuito.

en un generador hay un polo negativo y un polo positivo y los electrones se mueven siempre desde el polo negativo hacia el polo positivo.

Los generadores de corriente continua tiene siempre la misma polaridad y proporcionan una tensión constante,haciendo que los electrones circulen siempre en el mismo sentido.Las pilas y las baterías de los coches son generadores de corriente continua.

En los generadores de corriente alterna la polaridad cambia continuamente, de modo que el sentido del movimiento de los electrones cambia varias veces por segundo.
Los generadores de corriente alterna también se llaman alternadores.Los efectos de la corriente alterna en los receptores son similares a los de la corriente continua.

-Receptores

Son dispositivos que transforman la energía eléctrica en otros tipos de energía.
Ejemplo: lámparas (luz), motores (movimiento),resistencias (calor) y los timbres (sonido).

-Conductores

Son los cables que conectan los diferentes elementos de un circuito entre sí.
Están fabricados con materiales de de baja resistencia y rodeados por materiales aislantes.
La resistencia de un conductor es mayor cuanto mayor es su longitud y menor es su grosor.

-Elementos de control

Los elementos de control sirven para regular el paso de la corriente por un circuito,abriendolo o cerrándolo.
Algunos elementos de control tradicionales son:
     -El interruptor : abre o cierra el circuito permanentemente según la posición en que se ponga.


     -El conmutador : tiene dos salidas hacia dos circuitos de modo que cuando abre uno cierra otro.

     -El pulsador: tiene una posición fija que abre o cierra el circuito.Cuando se pulsa cambia a la                          posición contraria, pero vuelve a ella si dejamos de pulsar.




-Elementos de protección


Son dispositivos que abren el circuito si se producen cortocircuitos,derivaciones o sobrecargas.
Ejemplo:los fusibles(formados por un cable muy fino que se funde al pasar una intensidad de corriente muy alta,interrumpiendo así su paso).


-Potencia eléctrica

La potencia eléctrica (P) es la cantidad de energía suministrada o proporcionada por un elemento de un circuito en un segundo.LA unidad de potencia es el vatio (W), que equivale a un julio por segundo.

La potencia suministrada o consumida por un dispositivo en un circuito depende de la intensidad de corriente que lo atraviesa y de la tensión en sus extremos según la siguiente relación: P=V · I.

Teniendo en cuenta la ley de Ohm, la relación anterior se puede expresar como:
P=I^2 ·R    o bien    P= V^2/R

La energía total consumida o producida por un dispositivo eléctrico depende,por tanto, de su potencia y del tiempo que ha estado funcionando : E= P · t.

-Asociaciones de resistencia

Dos o mas elementos están conectados en serie cuando la salida de uno esta conectado a la entrada del siguiente.Se encuentran conectados en paralelo cuando todos los elementos están conectados al mismo punto y todas las salidas a otro punto del circuito.

-Asociación de resistencias en serie

Cuando varias resistencias se montan en serie, la intensidad que atraviesa cada una de ellas es la misma y la tensión en los extremos del montaje es igual a la suma de la tensión en bornes de cada resistencia :
I1=I2=I3=...=In            V=V1+V2+V3+...+Vn


La tensión (Vi) dependerá de su valor según la ley de Ohm :V = I·Ri.

La resistencia equivalente , es mayor que cualquiera de las resistencias del montaje. Si hay n resistencias en serie,  la resistencia equivalente es la suma de todas ellas:




-Asociación de resistencias en paralelo.

Cuando varias resistencias se montan en paralelo la tensión de los bornes de cada una de ellas es la misma e igual a la tensión entre los dos puntos de conexión.
La intensidad que llega al punto de conexión común de entrada es igual a la suma de las intensidades que atraviesan cada una de ellas y la que atraviesa el punto común de salida:

La resistencia equivalente es menor que cualquiera de las resistencias del montaje.
Si se añade una resistencia en paralelo a un circuito,la intensidad de corriente aumenta en el circuito, ya que la resistencia disminuye.Cuando en un circuito se encuentran simultáneamente circuitos en paralelo y en serie, se denomina circuito mixto.


Para más información:

 1- Sobre los circuitos eléctricos: ElCiruitoEléctrico-quimicaweb (el circuito eléctrico elemental ,corriente continua,corriente alterna, pilas y baterías, fuerza electromotriz de un generador, asociación de pilas, intensidad de corriente...)
2- Generador eléctrico: GeneradorEléctrico-Wikipedia (generadores primarios, generadores secundarios,fuerza electromotriz de un generador...)
3-  Asociación de resistencias: AsociaciónDeResistencias-Fisicalab (resistencia resultante,asociación de resistencias en serie, asociación de resistencias en paralelo, diferencia de potencial,asociación de resistencias mixtas...)

jueves, 23 de abril de 2015

UTILIZACIÓN DEL ORDENADOR PARA REALIZAR UN TRABAJO DE INVESTIGACIÓN

-Búsqueda de información en Internet
Los buscadores, o motores de búsqueda, son páginas web que permiten la búsqueda rápida de información en Internet

Un buscador contiene una base de datos, las cuales están relacionados con los contenidos de miles de páginas web.


La página principal de un buscador contiene un tiene un campo específico en el que se introducen términos clave para llegar a la información que buscamos

Los resultados de la búsqueda aparecen clasificados por orden de importancia.


Fotografía del buscador Google

Cuando se obtienen demasiados resultados, se hace necesario acotar la búsqueda.


Fotografía de los resultados de un buscador

-Captura de información de Internet
La información que se encuentre en Internet se puede copiar en archivos de procesadores de texto.
Si nos interesa guardar la página web completa,se puede utilizar la opción FAVORITOS de la barra de menús del buscador.
 Antes de aceptar como válida la información obtenida en una página determinada es necesario asegurarse de su fiabilidad.Una manera de hacerlo es compara la información contradictorias o erróneas.


Fotografía de una página web

-PARA MÁS INFORMACIÓN:
  1. Sobre los buscadores buscadores de información (La necesidad de los buscadores, tipos de buscadores,índices de búsqueda..)
  2. Sobre la captura de información de Internet capturadeinformación-internetpolitica(herramientas para trabajar con captura de datos de Internet)
  3. Sobre la búsqueda de información útil en Internet busuqedadeinformaciónútileninternet (sitios de búsqueda o buscadores, otros servicios,algunas direcciones útiles)





viernes, 20 de marzo de 2015

ALGUNOS PROGRAMAS ÚTILES

-Editores de imágenes
Los programas de edición de imágenes permiten realizar multitud de modificaciones sobre las fotografías y dibujos utilizando un ordenador .
Los laboratorios virtuales son en los que se trabajan las imágenes digitales como se trataban las fotografías clásicas.

Mediante un editor de fotografías es posible hacer todo cambio en las mismas

fotografía de editor de imagen
Los programas de edición de fotografías trabajan con mapas bits. Las opciones básicas se pueden realizar fácilmente con ellos.

-Editores de sonido.
Los sonidos son vibraciones del aire que dan lugar ondas sonoras que se transmiten por el aire.
Los programas de edición de sonido procesan las señales de sonido digital izadas y permiten manipularlas como se manipulas las fotos y vídeos. Hay muchos formatos de archivos de sonido y no todos los editores son capaces de trabajar con ellos.


fotografía de editor de sonido


-Simuladores.
Los programas de simulación permiten recrear y entornos para desarrollar acciones similares a las que se pueden llevar a cabo en la realidad.Es lo que se denomina realidad virtual.


fotografía de un programa de simulación

-PARA MÁS INFORMACIÓN:

  1. Sobre los editores de imágenes:editores de imágenes-ecured (objetivos,algunas de las funciones de la edición digital de imágenes,campos de acción de la edición de imágenes)
  2. Sobre los editores de sonido:Editor de sonido- wikipedia
  3. Sobre simuladores: programas de simulación-landersimulation




viernes, 20 de febrero de 2015

TECNOLOGÍAS DE LA COMUNICACIÓN :ELABORACIÓN DE PÁGINAS WEB

-El lenguaje HTML
Una página web es un documento de hipertexto que permite combinar textos ,imágenes...Se tiene un sitio web cuando varias paginas web se organizan en torno a una página principal que actúa como eje central.

Todas las paginas web se relacionan entre si mediante hipervinculos o vínculos de hipertexto, elementos que permiten a los lectores navegar hacia otras paginas , ya sean archivos dentro del mismo sitio web o en otra ubicación.

La transferencia por Internet dela información contenida en paginas web se realiza mediante el protocolo http que requiere que los documentos estén escritos en lenguaje HTML.

Para elaborar una página web se puede utilizar cualquier procesador de textos si se escribe con el código HTML. Pero, resulta más fácil emplear un programa de diseño web, que permite trabajar como sise tratara de un procesador de textos pero codifica el diseño en lenguaje HTML.

Existen aplicaciones específicas de diseño web.


-Diseño de una página web
En toda página web se introducen elementos de diseño que facilitan el uso:
  • El título introduce al lector el tema que trata
  • Los hipervínculos o enlaces son textos o imágenes que remiten a otras páginas o secciones de la misma página.
  • Se pueden incluir imágenes en formato jpg o gif. Es conveniente reducir el peso de las imágenes que se van a introducir en una página, ya que si son muy pesadas pueden relentizar el tiempo de descarga


inserción de un enlace a una página web


Antes de elaborar una página, en el programa de diseño es conveniente hacer un esbozo sobre el papel en el que pondremos en evidencia:

  • Ubicación de los diferentes elementos:título,texto,...
  • Distribución de los colores de fondo para cada zona y de los colores del texto. Hay que tener cuidado de que el texto destaque sobre el fondo.
  • Imágenes que se van a utilizar.

-Transferencia de una página web a un servidor.
Una vez elaborada la página web es necesario enviarla a un servidor que la pone a disposición de cualquier usuario de internet. Para ello es necesario un programa de transferencia de archivos entre el ordenador y el servidor que permite utilizar el código FTP.

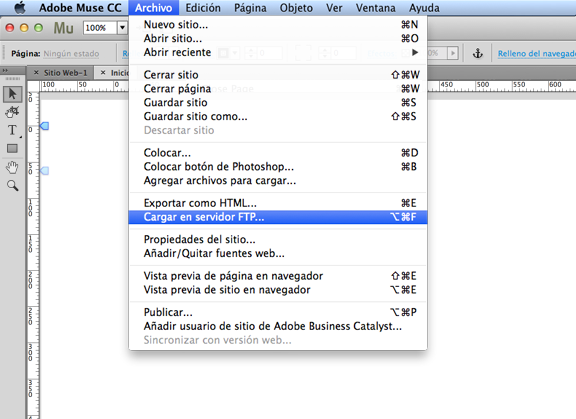

imagen de carga en código FTP

PARA MÁS INFORMACIÓN:

  1. Sobre el diseño de una página web: diseño de páginas web - hipertexto
  2. Sobre la transferencia de una página web a un servidor: transferencia de datos en el servidor web - DDW
  3. Sobre el lenguaje HTML: Lenguaje HTML - wikipedia
